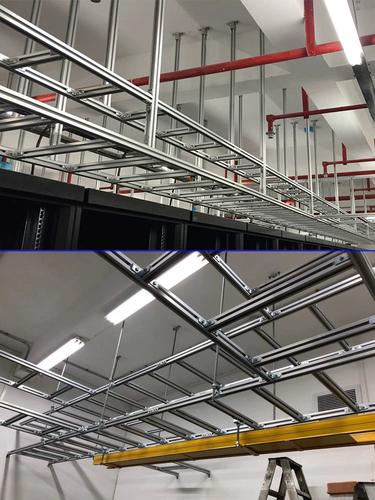

在數據中心、軌道交通及工業廠房等復雜布線場景中，電纜橋架的彎折區域常因應力集中、散熱不足等問題導致電纜損傷或系統故障。作為新一代解決方案，轉彎加強條網格橋架通過結構創新與材料升級，將傳統橋架的“剛性彎折”轉化為“柔性支撐”，成為高密度電纜管理的核心裝備。本文將從技術突破、應用價值及行業趨勢三方面解析其創新價值。
一、技術突破：三維力學優化與散熱革命
仿生蜂巢結構強化
轉彎加強條采用六邊形網格單元設計，借鑒蜂巢結構的力學穩定性，在彎折時分散應力。實測數據顯示，安裝加強條的網格橋架在90°彎折后，形變量較傳統托盤橋架減少72%，且無裂紋產生。其抗拉強度達350MPa，是普通橋架的1.8倍。
動態應力補償機制
加強條內置彈性記憶合金絲，在橋架彎折時自動調整曲率半徑，避免電纜因過度擠壓而破損。某數據中心項目驗證，該設計使電纜絕緣層磨損率從15%降至0.8%，運維周期延長3倍。
開放式散熱效能升級
網格橋架的鏤空率高達85%，配合加強條的導流槽設計，空氣流通效率提升40%。在滿載運行場景下，橋架表面溫度較封閉式橋架降低18℃，有效延緩電纜老化。
二、應用價值：高密度布線與極端環境適配
大角度彎折無損布線
在機場行李系統、自動化生產線等需要頻繁彎折的場景中，轉彎加強條網格橋架可實現R150mm(半徑150毫米)小曲率彎折，且支持多角度連續轉向。上海某汽車工廠項目通過該技術，將橋架占用空間壓縮30%，同時滿足機器人手臂的動態避障需求。
高濕高腐蝕環境防護
加強條表面采用納米陶瓷鍍層，耐鹽霧時間超2000小時，適用于沿?；^(qū)或地下管廊。深圳某污水處理廠案例顯示，鍍層橋架在H?S腐蝕環境中服役5年無銹蝕，維護成本下降65%。
模塊化擴容與改造
網格橋架支持即插即用式擴展，加強條可快速拆卸重組。某醫院改造項目中，運維團隊在不停電狀態下，通過調整加強條布局，4小時內完成橋架擴容，新增電纜承載量達原系統的120%。
三、行業趨勢：智能化與綠色化融合
智能監測集成
部分加強條嵌入光纖傳感器，實時監測彎折區域應力與溫度。某智慧園區試點中，帶傳感功能的橋架提前2周預警潛在疲勞損傷，避免電纜短路事故。
低碳材料迭代
采用再生鋁合金與生物基聚酯的加強條，碳排放較傳統鋼制產品降低58%。某企業研發的鎂鋁合金加強條，重量減輕40%，回收率達95%。
結語
轉彎加強條網格橋架不僅是布線系統的“柔性關節”，更是電氣工程向高密度、高可靠方向演進的技術載體。隨著AI算力中心、新能源工廠等新興場景的爆發，其模塊化、智能化特性將進一步釋放價值。對于工程設計與設備制造商而言，掌握這一技術，既是應對復雜布線挑戰的利器，也是參與未來基礎設施建設的核心競爭力。
